ИБП Штиль STR1102SL

ИБП Штиль STR-SL - on-line ИБП серии STR-SL мощностью от 1 до 3 кВА, созданные по топологии on-line и имеющие функцию «горячей» замены встроенных аккумуляторных батарей. Эти источники бесперебойного питания целесообразно использовать для защиты особо важных потребителей электрической энергии, которые должны работать без отключения, к их числу могут относиться:

• серверы, группы серверов
• сетевое оборудование
• оборудование вычислительных, а также телекоммуникационных центров
• СКУД и системы безопасности, а также оборудование пожаротушения, видеонаблюдения, аварийной сигнализации и т. д.
• приборы учета электроэнергии и другие контрольно-измерительные приборы (КИП)
• устройства АСУ ТП ПС, то есть контроллеры, приборы автоматики и т. д.

Особенности и преимущества

• повышенное или пониженное напряжение на входе
• высоковольтные выбросы
• провалы напряжения на входе
• колебания частоты
• помехи

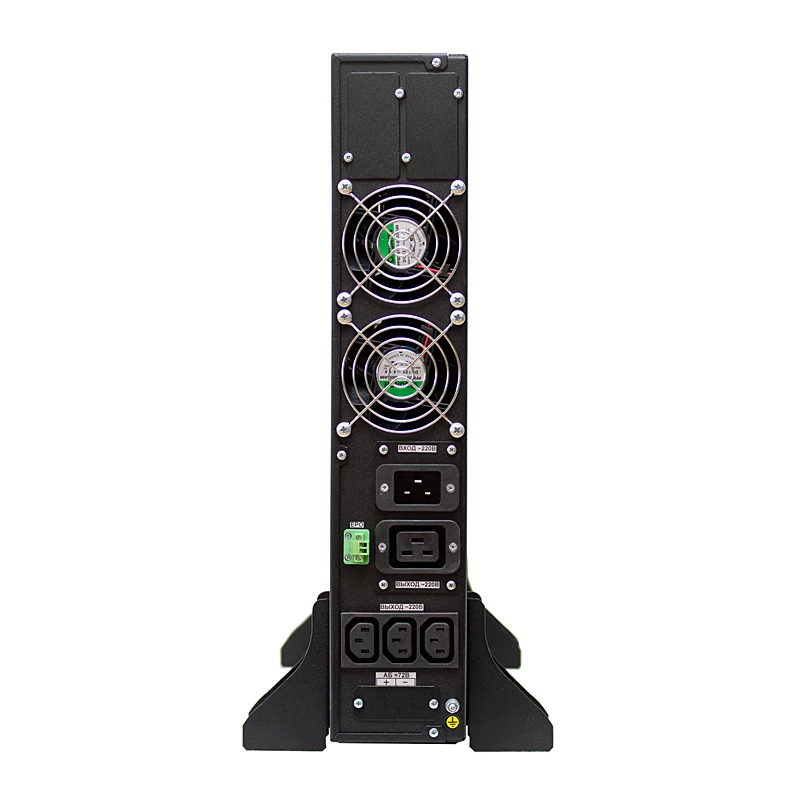

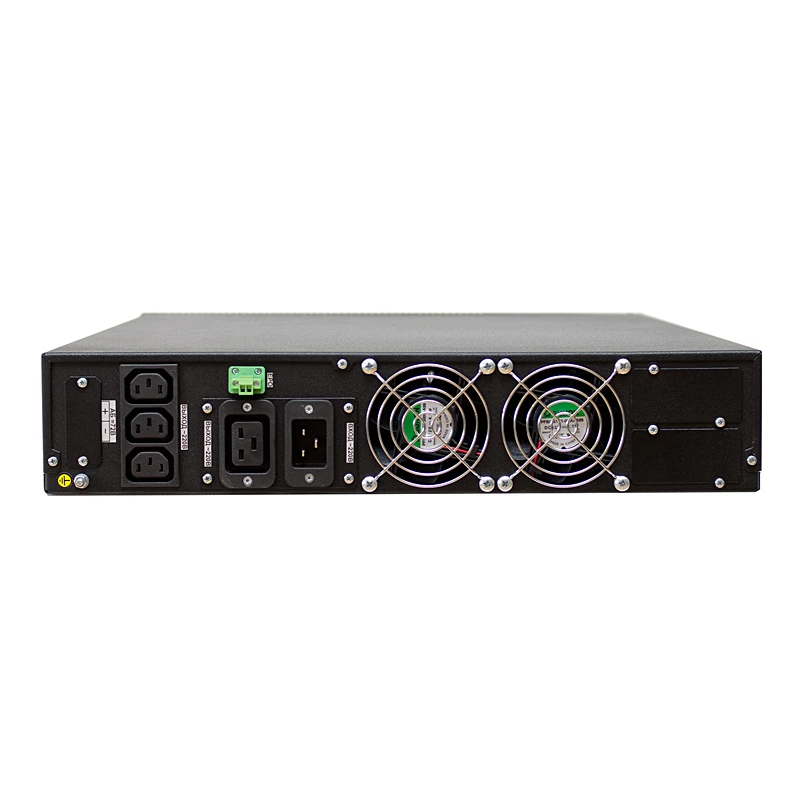

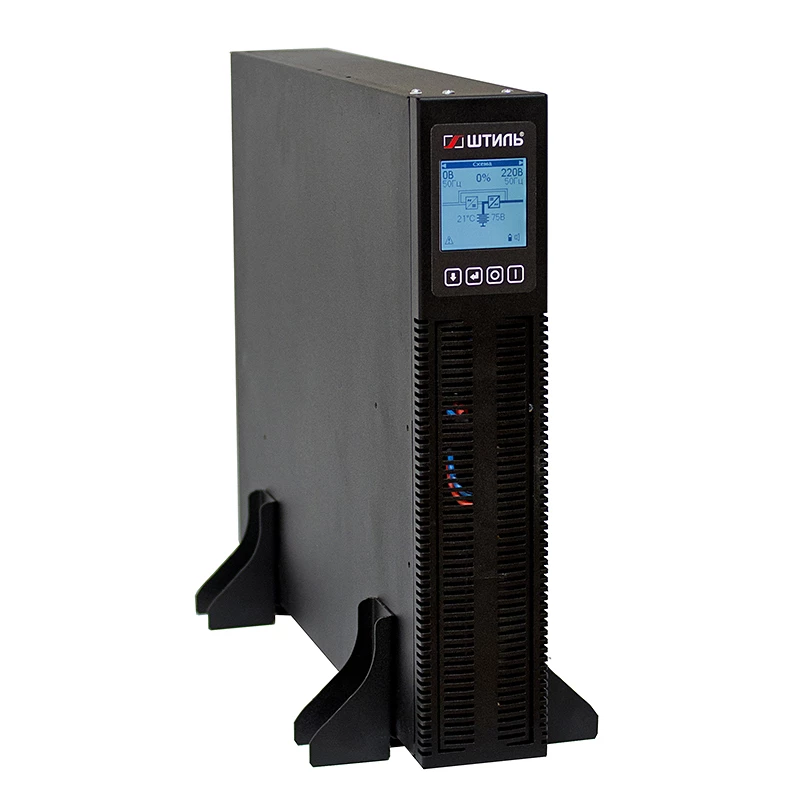

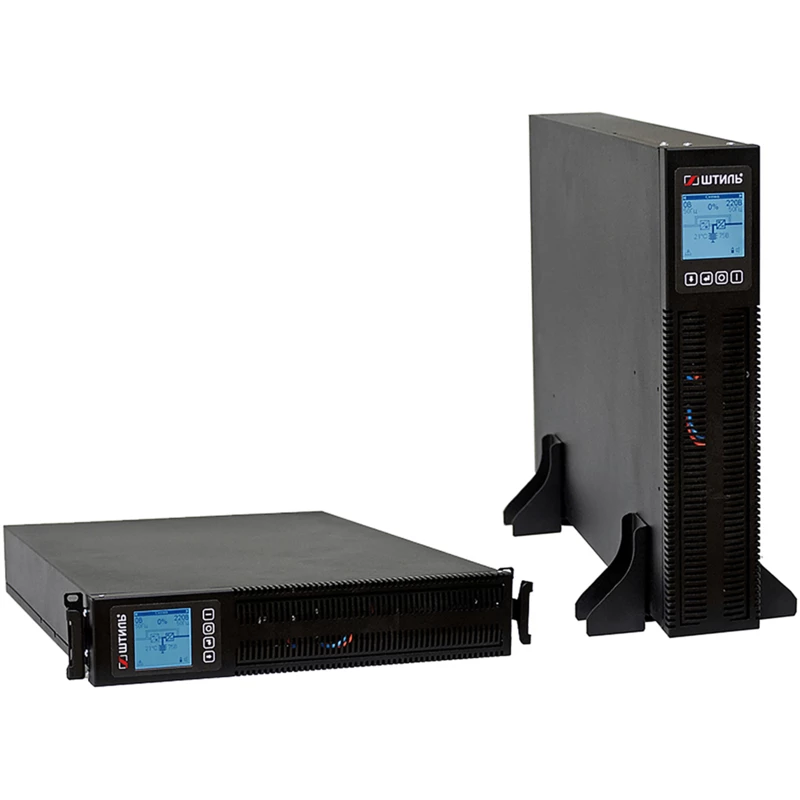

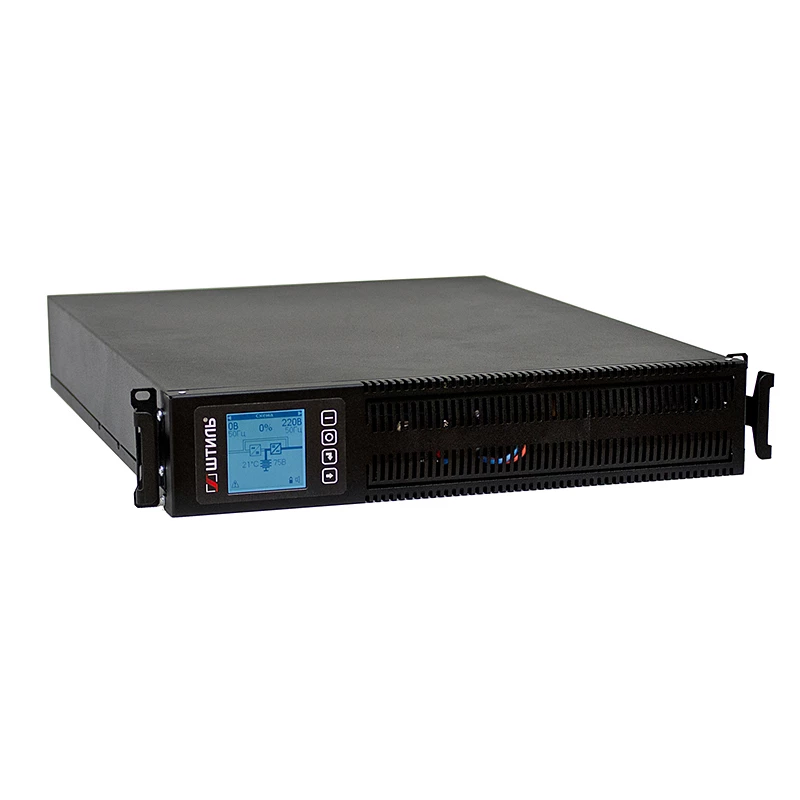

Все модели этой серии ИБП выполнены в универсальном корпусе, предусматривающем установку в 19-дюймовую стойку или на пол. Устройства имеют удобную панель управления, которая оснащена поворотным жидкокристаллическим дисплеем и LED-индикаторами, с помощью которых можно контролировать и настраивать источники питания без подключения к персональному компьютеру. ИБП «Штиль» с функцией «горячей» замены батарей также:

• поддерживают расширенные возможности по управлению АКБ (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль по «средней» точке и т. д.)
• имеют широкий выбор коммуникационных интерфейсов, в том числе «сухие» контакты, RS-232, RS-485 и другие (подробнее о картах мониторинга)

Автономная работа

ИБП этой серии содержат встроенное зарядное устройство, которое рассчитано на ток до 1 А, а также встроенные АКБ на 4,5 Ач или 9 Ач. Благодаря этому их минимальное стандартное время автономной работы достигает шести минут при 100 %-й нагрузке. В устройствах реализована функция «горячей» замены встроенных АКБ. Это позволяет заменить блоки батарей на месте эксплуатации без необходимости отключения оборудования. Также можно подключить дополнительные внешние модули батарей, что дает возможность увеличить период автономного функционирования до нескольких часов. Обратите внимание: более мощным зарядным устройством, которое рассчитано на ток до 5 Ампер, оснащены приборы серии SR-L-1-3 кВА, а также ST-L-1-3 кВА.

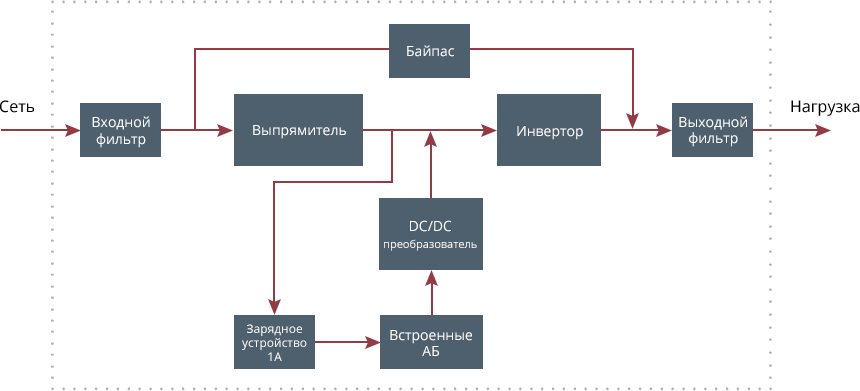

Структурная схема ИБП Штиль серии STR – SL 1-3 кВА со встроенными АБ

Высокая надежность

• «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение)
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
• Коррекция входного коэффициента мощности
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor)
• Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений
• Совместимость в работе с дизель генераторными установками (ДГУ)

Функциональность

• Панель управления с ЖК-дисплеем и светодиодными индикаторам для контроля состояния и настройки ИБП без подключения к ПК
• Светодиодный дисплей как опция

Широкие возможности локального и удаленного мониторинга и управления ИБП:

• Интерфейс RS-232 в базовой комплектации или USB порт как опция
• Три выходных непрограммируемых «сухих» контакта в базовой комплектации или программируемые «сухие» контакты опционально
• Интерфейсы Ethernet (поддержка протоколов: SNMP/SMTP и др.) и RS-485 (протокол Modbus RTU) (опция)
• Порт EPO для дистанционного аварийного отключения ИБП
• ПО для мониторинга одного ИБП (Shut Down Manager)
• ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ)).
• Плавный пуск
• До трех выходных розеток, до двух евророзеток и клеммная колодка для подключения нагрузки

Повышенная эксплуатационная готовность

• Возможность увеличения времени автономной работы нагрузки за счет широкого модельного ряда внешних батарейных модулей (опция)
• Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции)
• Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети)
• Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
• Самодиагностика при запуске устройства и во время работы
• Встроенный автоматический байпас
• Опциональная установка модуля внешнего байпаса стоечного исполнения позволяет выполнять настройку, сервисное обслуживание, ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию

Энергоэффективная работа

• Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок
• Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания
• КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы
• Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания
• Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума
