ИБП Штиль SR1110L

Однофазные on-line ИБП Штиль серии SR-L 6-10 кВА

Однофазные источники бесперебойного питания Штиль серии SR-L 6-10 кВА топологии on-line предназначены для защиты ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания, а именно:

• Cерверов, групп серверов, серверных стоек, компьютерных залов, небольших ЦОД;
• Cетевого оборудования
• Cистем связи и телекоммуникационных узлов
• Cистем безопасности и контроля доступа (охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения и т.д.)
• Приборов учета электроэнергии и других контрольно-измерительные приборов (КИП)
• Оборудования АСУ ТП ПС (контроллеров, электротехнической аппаратуры, устройства автоматики, технологических защит и т.д.)

Благодаря применению принципа высокочастотного двойного преобразования энергии (напряжения) и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе с сетевого режима работы в автономный режим) подачу напряжения идеальной синусоидальной формы, надежно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.

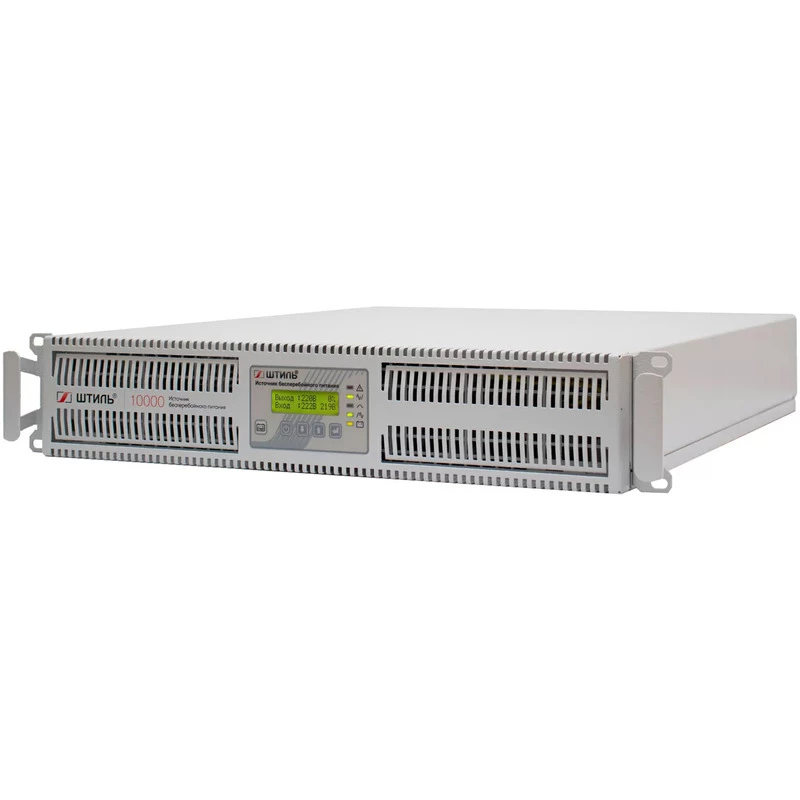

Модели этой серии выполнены в компактном корпусе (исполнение Rack) для установки в 19’’ стойку или телекоммуникационный шкаф, оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: USB, Ethernet, RS-485, «сухие» контакты (подробнее о картах мониторинга).

Параллельная работа

Возможность параллельной работы до четырёх ИБП позволяет поэтапно наращивать выходную мощность по мере увеличения количества потребителей, а также создавать параллельные резервируемые конфигурации, существенно повышая надежность системы электропитания. Таким образом, можно построить однофазную систему мощностью до 40 кВА без резервирования или до 30 кВА с резервированием N+1.

Автономная работа

ИБП данной серии не содержат встроенных аккумуляторных батарей (АБ), но поддерживают подключение широкого модельного ряда внешних АБ для обеспечения долговременной автономной работы (до 20 ч и более). Установка внешних АБ, в зависимости от требуемого времени автономной работы, возможна в батарейных модулях (серия BMR– англ. Battery Module Rack для ИБП 6-10 кВА) или в телекоммуникационных шкафах (серия TC–англ. Telecommunication Cabinet).

Структурная схема ИБП Штиль серии ST-L 6-10 кВА

Высокая надежность

• «On-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение)
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В
• Коррекция входного коэффициента мощности
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor)
• Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений
• Совместимость в работе с дизель генераторными установками (ДГУ)

Функциональность

• Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК
• Светодиодный дисплей как опция

Широкие возможности локального и удаленного мониторинга и управления ИБП:

• USB порт
• Программируемые «сухие» контакты
• Интерфейсы Ethernet (поддержка протоколов: SNMP/Web/Modbus TCP/Telnet/SSH/SMTP/ и др.) и RS-485 (протокол Modbus RTU/ ASCII) (опция)
• Порт EPO для дистанционного аварийного отключения ИБП
• ПО для мониторинга одного ИБП (Shut Down Manager)
• ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ))
• Плавный пуск

Повышенная эксплуатационная готовность

• Встроенные аккумуляторные батареи обеспечивают до 7 мин времени автономной работы (при 100% нагрузке)
• Возможность увеличения времени автономной работы нагрузки за счет широкого модельного ряда внешних батарейных модулей (опция)
• Возможность замены блоков внешних АБ на месте эксплуатации без отключения оборудования;
• Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции)
• Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
• Поддержка параллельного подключения до 4-ёх блоков ИБП (опция)
• Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети)
• Самодиагностика при запуске устройства и во время работы
• Встроенный автоматический байпас
• Опциональная установка модуля внешнего байпаса настенного исполнения позволяет выполнять настройку, сервисное обслуживание, а также ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию

Энергоэффективная работа

• Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания
• КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы
• Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания
• Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума
