Источник бесперебойного питания постоянного тока «Штиль» PS4802E предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 48 В различных типов устройств, требовательных к качеству сети:
- Охранных и пожарных систем сигнализации
- Оборудования для видеонаблюдения
- Аппаратуры для контроля доступа на закрытую территорию
- Домофонов и электрических кодовых замков
- Коммутаторов, маршрутизаторов и других составляющих систем передачи данных
Потребляемый ток подключенного оборудования не должен превышать 2 А. При выборе ИБП также необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS4802E Вам недостаточно, обратите внимание на более мощные модели.
Конструктивное исполнение (тип Е)

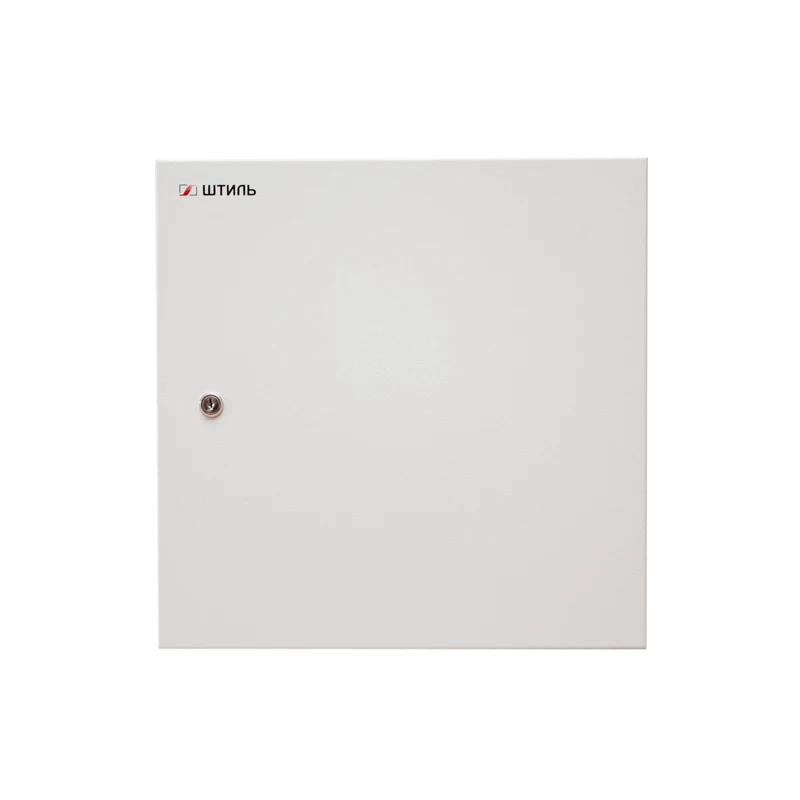

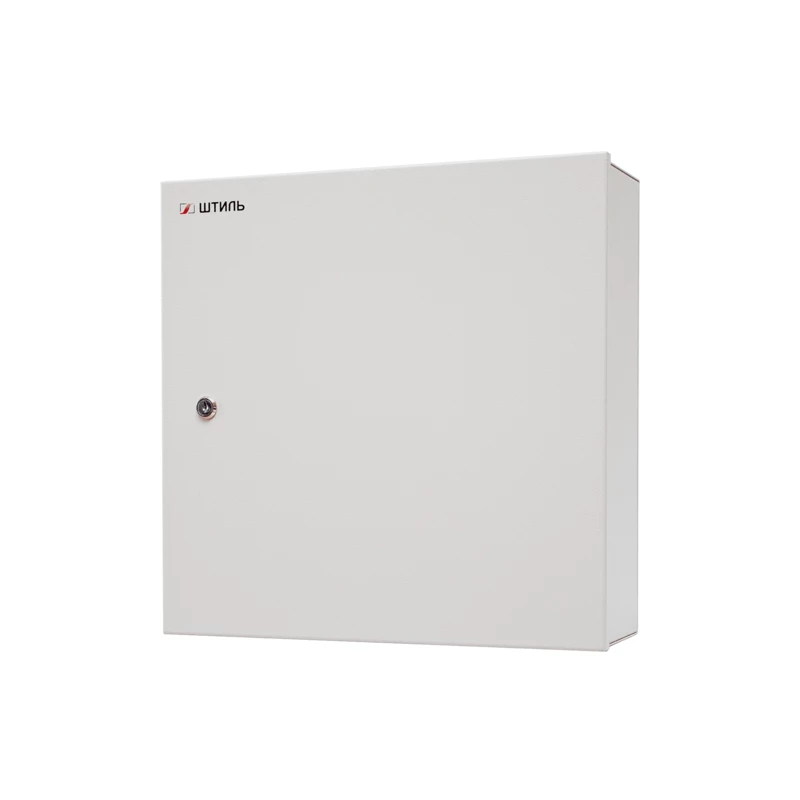

Конструктивно источник питания выполнен в виде модуля настенного крепления с запираемой на ключ дверцей и отсеком для установки аккумуляторных батарей емкостью 7 или 12 Ач. Светодиодные индикаторы наличия входного и выходного напряжения расположены внутри изделия и не выведены на дверцу. Внутри модуля размещены клеммные колодки для подключения к ИБП сети, нагрузки и вывода дистанционной сигнализации. Для лучшего охлаждения кожух ИБП имеет вентиляционные отверстия.
Дополнительно можно заказать опцию «холодного» пуска. В этом случае на панели внутри изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.
Принцип работы
ИБП постоянного тока «Штиль» PS4802E построено по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
Особенности
- Защита от перегрузки и короткого замыкания с автоматическим восстановлением
- Защита от неправильной полярности подключения аккумуляторной батареи с полным восстановлением после устранения аварийного режима
- Индикация наличия входного и выходного напряжения
- Гальваническая развязка входных и выходных цепей
- «Сухие» контакты дистанционной сигнализации
- Широкий диапазон входного напряжения
- Защита от «глубокого» разряда АБ (отключение аккумуляторной батареи при ее разряде на 80-85%)
- Ограничение тока заряда АБ
- Автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме
- Высокая надежность
- Высокий КПД
